Entwicklung eines Tieftemperaturmeßkopfes für
DTA/DSC-Untersuchungen
am Beispiel der Konzeption einer Apparatur für Messungen an
Lösungen zur Synthese von Peroxocarbonaten und -hydrogencarbonaten
Anforderungen an die Meßapparatur:
-
Temperaturbereich -190°C bis +300°C
-
einfache Handhabung
-
kleine Probenmengen
-
unempfindlich gegen starke Basen, Oxidationsmittel
-
mehrere Proben gleichzeitig meßbar
-
Meßwerte als Datei verfügbar
-
cyclische Messung möglich
-
kalibrierbar
-
als Arbeitsplatzgerät nutzbar
-
preiswert
Alle Anforderungen können beim Stand der Technik mit
handelsüblichen
Komponenten erfüllt werden.
Die richtige Zusammenstellung und die Feinabstimmung führen zu
hochwertigen Ergebnissen bei sehr gutem Preis/Leistungsverhältnis.

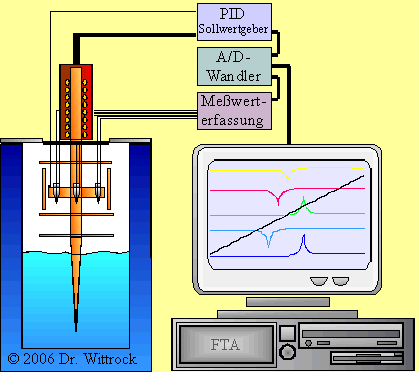

Meßprinzip:
-
Kühlung mit flüssigem Stickstoff
-
Gegenheizen mit elektrischer Widerstandsheizung
-
Wärmeübertragung durch Wärmeleitung
-
Differenztemperaturmessung über Thermoelementpaare
-
Temperaturprogrammsteuerung mit PID-Regelmechanismus
-
Meßwerterfassung über A/D-Wandler
-
Umrechnung Thermospannung/Temperatur online
Realisierung:
-
Meßkopfmaterial: Kupfer, vergoldet
-
Gehäuse: Dewar-Gefäß mit aufgesetztem Faltenbalg
-
Probenbehälter: handelsübliche DTA-Mikrotiegel oder
autoklavierbare
Mikroreaktionsgefäße
-
Heizung: handelsübliche Widerstandsheizung
-
Temperatursteuerung: PID-Regler mit RS232-Schnittstelle und
Thyristorsteuerung
-
Thermoelemente: Typ K mit Kaptonisolierung
-
Meßwerterfassung: Analog/Digital-Wandlung via PC
-
Datenablage: tabellarischer Klartext
